プレス加工では難しいチャンネルの穴抜きが自在。 チャンネル、平板、H鋼、アングルの穴抜きが可能。

最大加工寸法は板厚t=9×φ30まで。丸以外の小判、角、異形の穴抜きも加工可能。
ダイホルダーの交換によりチャンネルのフランジ面、ウェブ面、双方の穴明けに対応。

製品の特徴

  • 丸・小判・角・異形穴抜き型

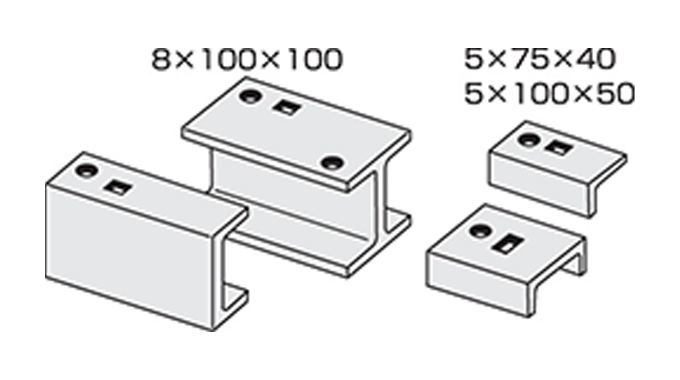

  • ・平板（ｔ=3～9）　・チャンネル（5×75×40・5×100×50）
    ・H鋼（8×100×100） 　・アングル（ｔ=3～9）用　多機能穴抜きホルダー
  • スケール有効　Ｘ450ｍｍ　Ｙ（奥行）150ｍｍ
  • ピンストッパー５個付き

製品の仕様

オープンハイト 244
シャットハイト 227
ダイハイト  121
最大加工板厚 9
kg 55
抜きカス 下
パンチ材質 SKD
ダイ材質 SKD
