材料を手で持って加工する、10ステーション搭載のパンチプレス。

マルチツール（オプション）を使用することにより最大25ステーション搭載可能

製品の特徴

材料を手で持って加工するハンドリングタイプ
X・Y自動位置決め装置付きプレス（10ステーション）
Windows10仕様
入力は機械本体に装着している大画面にて対話式の簡単直接入力
プログラム（編集）しながらモニターにて図形表示（確認＋修正変更）が簡単
プログラムの外部保存方法はUSBメモリ、他

オプション

インデックス5基まで装着可能
マルチホルダー5基仕様は25ステーション
Ｐαシリーズのプログラムを変換して活用することが可能(一部不可)
CADデータ（DXF）をインポートして金型の割付（ステップ入力）が可能
加工板厚t=6.0厚板用10連ホルダー

製品の仕様

型式	104	134	164	204	304	404
Ｘ軸可動長さ	1000	1350	1600	2000	3000	4000
Ｙ軸可動長さ	440
移動速度m／分	21			29
加工板厚	SPCCt3.2またはt6.0
加圧能力KN（ton）	200（20）または320（32）
ポンプ電動機	200KN：3相200V5.5ｋｗ　　320KN：3相200V7.5ｋｗ

ＮＣ部ＰＣ仕様
制御	パソコン（Windows11仕様）
表示	液晶カラーディスプレイ
入力	タッチパネル式
運転	ﾌﾟﾚｽ連動／手動運転
最小設定単位	0.01mm
最小設定角度	0.01度
ﾌﾟﾛｸﾞﾗﾑ保持	ＨＤ／USBメモリ、他
使用電源	AC100V±10％ 50/60Hz
使用温度	10～40℃

この製品に関するお問い合わせCONTACT

お見積り依頼、サンプル加工のご相談、製品カタログのダウンロードはこちらから

042-560-7871

電話受付時間
平日AM 8:30～PM 17:25

お問い合わせ

カタログダウンロード

次回展示会情報EXHIBITION

2026年01月30日(金)～2026年01月31日(土)

『第3回たま未来・産業フェア』（東京）
2026年02月19日(木)～2026年02月20日(金)

『第22回たま工業交流展』（東京）（10/1更新）

展示会情報を詳しく見る

関連製品を見る

カタログあり

パンチプレス『PαパンチプレスⅡ』

Windows仕様。プログラム（編集）しながらモニターにて図形表示（確認+修正変更）が簡単。

カタログあり

動画カタログあり

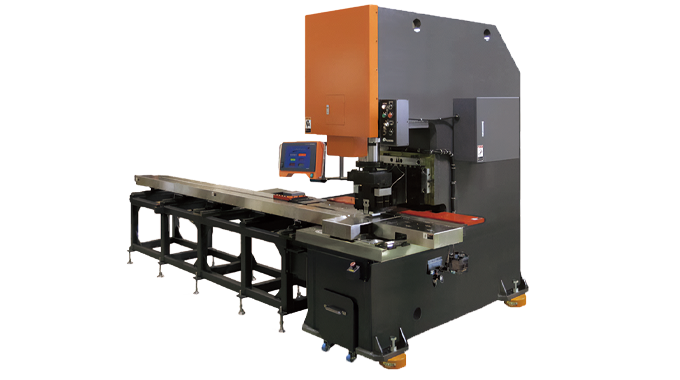

パンチプレス『βＧＬ-302』
