バーリングホルダー

この製品について問い合わせる

お問い合わせ

カタログダウンロード

次回展示会情報EXHIBITION

2025年05月15日(木)～2025年05月17日(土)

『MEX金沢2025（第61回機械工業見本市金沢）』（石川）
2025年07月16日(水)～2025年07月19日(土)

『MF-TOKYO 2025 第8回プレス・板金・フォーミング展』（東京）

展示会情報を詳しく見る

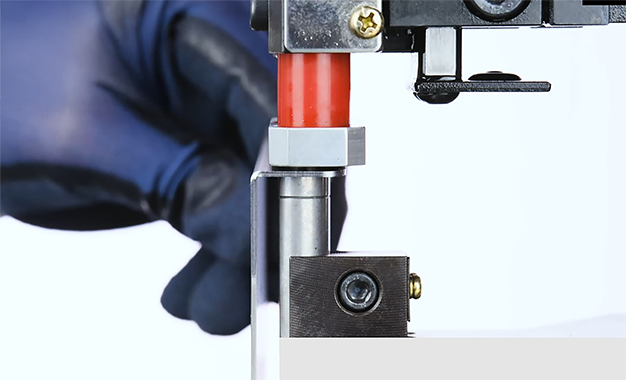

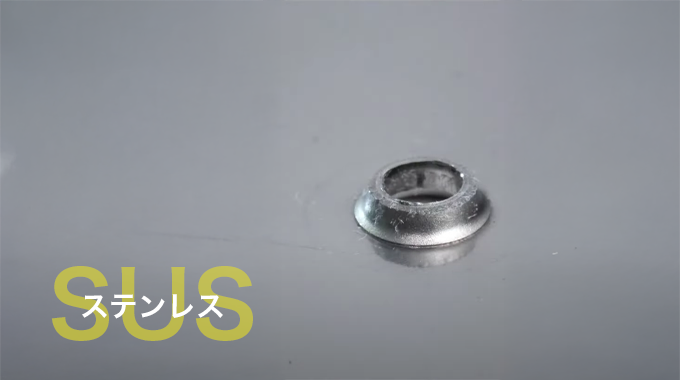

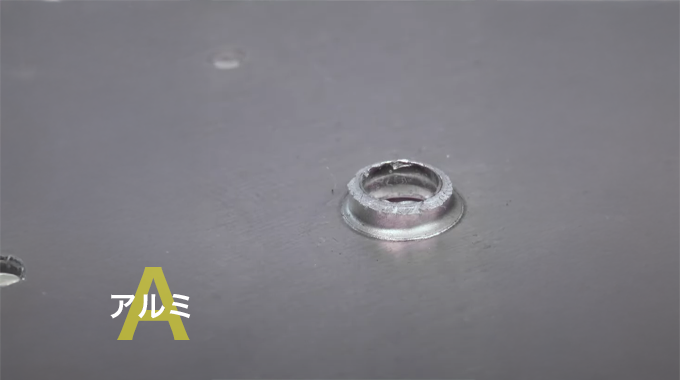

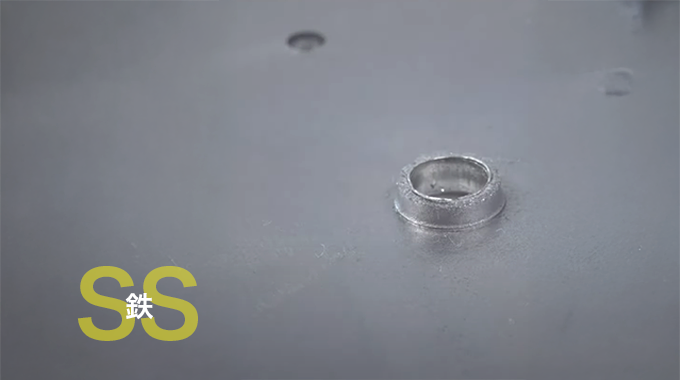

プレス機で押すだけ　簡単、きれいにバーリング加工

【バーリング加工金型シリーズ】
１台でM2.6　M3　M4　M5のバーリング加工ができます
パンチ、ダイの交換はそれぞれボルト1本ずつで簡単に交換できます

製品の特徴

オーバーハング機構
ワンタッチ着脱式板押え付き
パンチサイズ：M2.6　M3　M4　M5
ダイサイズ　：φ3～φ7（0.5とび）9ヶ
曲げのキワまで加工可能
下穴をフロートピンにガイドして位置決め

オプション

パンチ　M2　M6
SKDパンチ
特サイズ　パンチ、ダイ

製品の仕様

オープンハイト	197
シャットハイト	180
ダイハイト	60
最大加工板厚	2.3
kg	9
奥行	195
パンチ材質	SKS
ダイ材質	SKS
