丸パイプSRカット

この製品について問い合わせる

次回展示会情報EXHIBITION

富士機工アイデア金型

軽量でコンパクト、金型で丸パイプのえぐり加工(R切り欠き加工)が可能に。

【溶接前工程金型シリーズ】

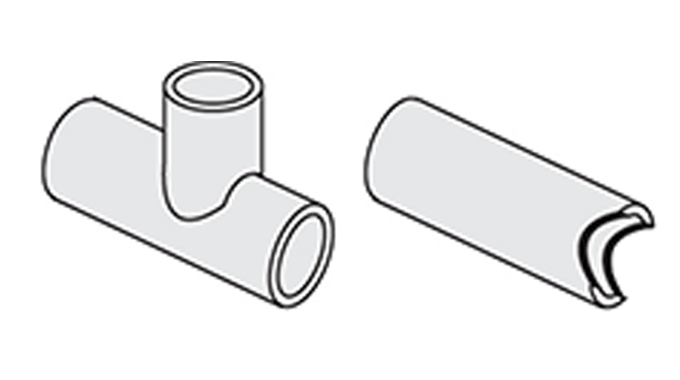

丸パイプのえぐり加工(R切り欠き加工)を金型で行えます。
金型加工により、加工時間を大幅に短縮し、だれが加工しても仕上がりが均一になります。
均一に仕上がることで、溶接作業時の効率も高めます。

製品の特徴

  • 軽量コンパクト
  • ワンストローク1ヶ所の2工程
  • パイプ端面のR切り欠き型
  • パンチ、ダイの交換簡単

オプション

  • オプション専用ガイドレール 反対側の切り欠き角度との向き合わせ用
    丸パイプSRカットⅠ及びⅡに取り付け可能
  • 角パイプも寸法によって可

ご注文の際には、以下の情報をお知らせください。

① 加工するパイプの材質
② 加工するパイプの板厚
③ 加工するパイプの外径
④ 相手のパイプの外径

製品の仕様

オープンハイト 142 200
シャットハイト 126 165
ダイハイト 38~56 62~92
最大加工板厚 2(4)* 2(5.2)*
kg 7 28
φ16~50 φ16~76.3
切りカス
パンチ材質 SKD
ダイ材質 SKD

* 板厚 t=2以上の加工は外径によって()内の数字まで加工できる場合があります。
