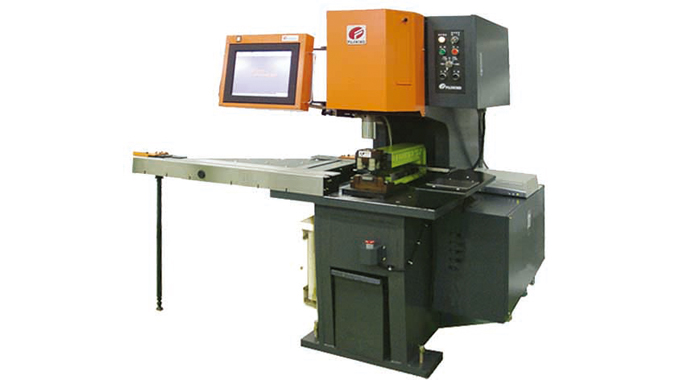

パンチプレス『PαパンチプレスⅡ』

この製品について問い合わせる

次回展示会情報EXHIBITION

利便性の高いNCパンチプレス。板厚・形状などの加工条件に合わせた機械を取り揃えております。

Windows仕様。プログラム(編集)しながらモニターにて図形表示(確認+修正変更)が簡単。

製品の特徴

  • X・Y自動位置決め装置付プレス
  • 材料を手で持って加工するハンドタイプ
  • Windows10仕様
  • 入力は機械本体に装着している大画面にて簡単直接入力
  • カラータッチパネルの採用で見やすい画面
  • 他のパソコン(Windows)でプログラム編集してUSBメモリー、他にてデータの移動ができます。
  • αシリーズのメモリーカードのプログラムを変換して活用することができます。
    (一部不可)

製品の仕様

型式 104 134 164 204 304 404
X軸可動長さ 1000 1350 1600 2000 3000 4000
Y軸可動長さ 440
移動速度m/分 21 29
加工板厚 鉄3.2t(加工サイズやプレス能力により異なる)
加圧能力KN(ton) 200(20)または320(32)
ポンプ電動機 200KN:3相200V5.5kw 320KN:3相200V7.5kw



NC部PC仕様
制御 パソコン
表示 液晶カラーディスプレイ
入力 タッチパネル式
運転 プレス連動/手動運転
最小設定単位 0.01mm
プログラム保持 HD/USBメモリ、他
使用電源 AC100V±10%  50/60Hz
使用温度 10~40℃
