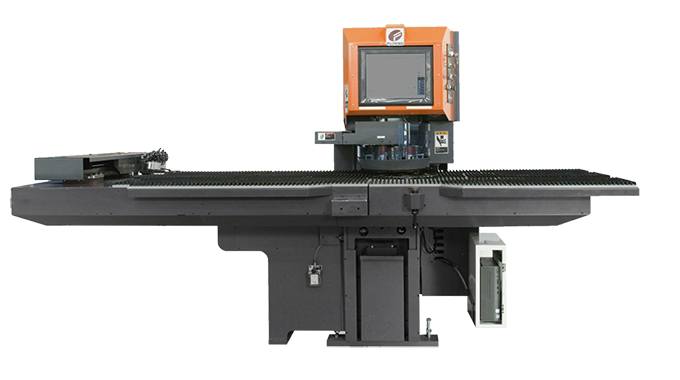

タレットパンチプレス「PαスーパーパンチプレスⅡ」

この製品について問い合わせる

次回展示会情報EXHIBITION

タレットパンチプレス

テーブル移動量が1,200×600とコンパクトなタレットパンチプレス
オプションの使用により最大25ステーション使用可能

小型で省スペースなタレットパンチプレス(タレパン)。
他メーカーと比較すると2倍以上のサイズ差となります。
「工場にタレパンを設置するスペースがない」
「タレパンは欲しいが、サイズ・コストを考えると抵抗がある」
「今までコンパクトなタレパンを使用していたが、販売中止で手に入らない」
そんな悩みを持つ企業さまにおすすめです。

製品の特徴

  • 小型低価格でハイスピードタイプ
  • タレットステーション数:10ステーション
    (オプションのマルチホルダーの利用で最大25ステーション使用可能)

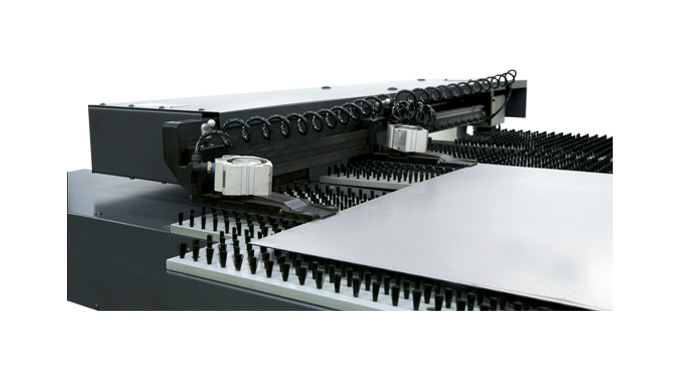

  • ブラシテーブル仕様により材料の裏キズを軽減
  • 機械に搭載しているカラータッチパネルで簡単入力
  • モニターでプログラム運転描写(ファイル再生)が可能
  • プログラムの外部保存方法はUSBメモリ
  • インデックスステーション数:5基
    回転機構により、角度付き金型が不要となるステーション【対象機種:PαS10MXV-126Ⅱ】

オプション

  • マルチホルダー
    1つのステーションに直径10mm以下の金型を最大で4本セットができるホルダー【対象機種:PαS10MXV-126Ⅱ】
  • CADデータ(DXF)のインポート



「PαスーパーパンチプレスⅡ」を導入することでこんな課題が解決!

こちらの製品を導入することで具体的にどのようなメリットがあるのか。お客様の声をもとにまとめました!

製品の仕様

型式 単位 PαS10MV-126Ⅱ PαS10MXV-126Ⅱ PαS10AV-126Ⅱ PαS10AH-126Ⅱ
テーブル移動量 X mm 1,200
Y 600
加工板厚 3.2 6.0
位置決め精度 ±0.1
移動速度 m/分 30
タレットステーション数 10ステーション

(φ28まで5/φ40まで5)

最大25ステーション

(マルチ全5基使用時)

10ステーション

(φ28まで5/φ40まで5)

機械重量 kg 3,000 3,200 2,900 3,200
加圧能力 kN(t) 200(20) 320(32)
ポンプ電動機 3相200V 5.5kW 3相200V 7.5kW
インデックス なし 5基

※マルチはインデックスと同じステーションにて使用

なし なし
テーブル仕様 コロ式/ブラシ式

どちらかを選択





NC部PC仕様
制御 パソコン(Windows10仕様)
表示 液晶カラーディスプレイ
入力 タッチパネル式
運転 プレス連動/手動運転
最小設定単位 0.01mm
最小設定角度 0.01度
プログラム保持 HDD/USBメモリ、他
使用電源 AC100V±10%  50/60Hz
使用温度 10~40℃
