フラットバーシャー

この製品について問い合わせる

お問い合わせ

カタログダウンロード

次回展示会情報EXHIBITION

現在展示会情報はありません。

展示会情報を詳しく見る

フラットバー材をプレスで簡単・きれいに切断。
シャーリング式で、材料のムダなく切断が可能。

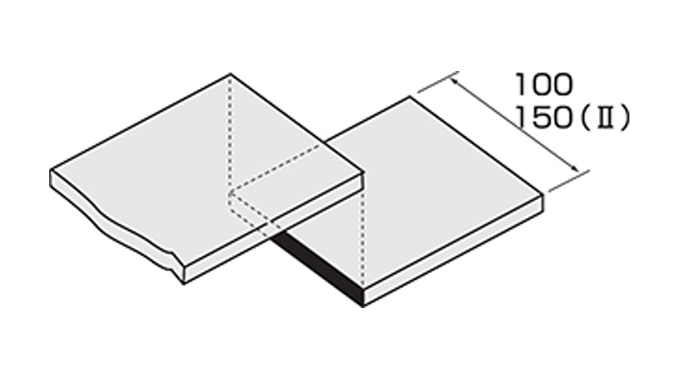

フラットバー切断型　最大切断寸法
Ⅰ：t=9（鉄）×幅100
Ⅱ：t=9（鉄）×幅150

製品の特徴

厚板用シャーリング式切断型
シャー角　1°と3°をパンチ反転で切替可能（Ⅱは2°と4°）
クリアランス調整可能
600ｍｍスケール付き
ダイ　2面使用可
板押さえ付き

オプション

1,000ｍｍ、1,500ｍｍスケール
デジタルスケール

製品の仕様

	Ⅰ	Ⅱ
オープンハイト	190	190
シャットハイト	168	161
ダイハイト	65	64
シャー角	1°・ 3°	2°・ 4°
最大加工板厚	9	9
kg	24	45
パンチ材質	SKD
ダイ材質	SKD
