チャンネル端欠きZ

この製品について問い合わせる

お問い合わせ

カタログダウンロード

次回展示会情報EXHIBITION

2022年11月08日(火)～2022年11月13日(日)

『JIMTOF2022』（東京）
2022年07月06日(水)～2022年07月09日(土)

『金属プレス加工技術展 2022』（名古屋）

展示会情報を詳しく見る

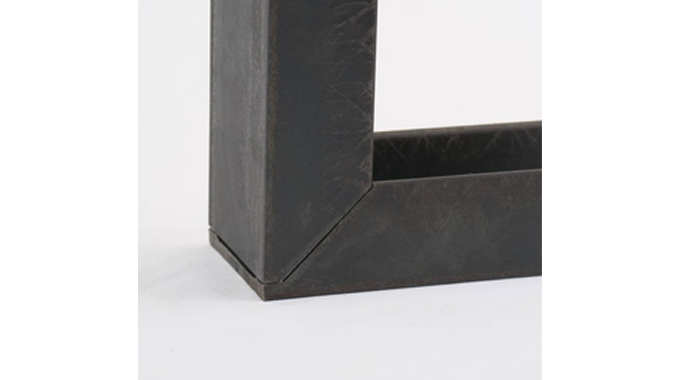

簡単きれいにチャンネル材の組み合わせ溶接用端面切り欠き加工が可能。

【溶接前工程加工金型シリーズ】
チャンネルを金型で切り欠くことにより、溶断に比べて圧倒的に加工時間を短縮。

製品の特徴

組み合わせ溶接用端面切り欠き加工専用金型。
チャンネル　t5×75×40　t5×100×50　の加工が可能
パンチ、ダイ交換式
ストッパー交換で90°と45°の端面切り欠きが選択可能
90°組合せは３工程　45°組合せは２工程

製品の仕様

オープンハイト	213
シャットハイト	196
ダイハイト	85
kg	40
切りカス	前
パンチ材質	SKD
ダイ材質	SKD

製品の動画
