スライドルーバーⅡ

この製品について問い合わせる

次回展示会情報EXHIBITION

機能性抜群 ベンダー取付 ルーバー(よろい戸)加工金型

スライド式のダイにより長さ調整が可能です
ステンレスにも対応、きれいに仕上がります
付属スケールにより、位置決めも簡単

製品の特徴

  • ベンダー用ルーバー型
  • スライド式ダイにより長さ調整可能

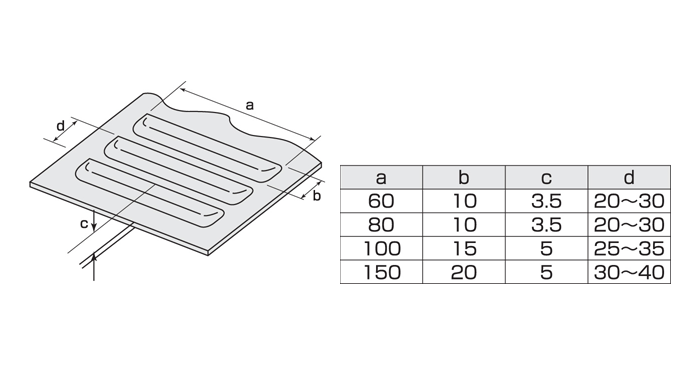

  • 60 80 100 150のパンチ
  • ワンタッチ着脱式板押え付き
  • ステンレス可能(t=2.0まで)

オプション

  • 特サイズパンチ、ダイ 40~150mm
  • プレス用コミ
  • ワンタッチクランプ対応
  • SKDパンチ・ダイ

注:ステンレス加工の際には必ず保護ビニールをはがして加工を行って下さい。

製品の仕様

シャットハイト 117
ダイハイト 62
最大加工板厚 3.2
kg 24
パンチ材質 SKS
ダイ材質 SKS

この製品に関するお問い合わせCONTACT

お見積り依頼、サンプル加工のご相談、製品カタログのダウンロードはこちらから

042-560-7871

電話受付時間
平日AM 8:30~PM 17:25
