カドアールK

この製品について問い合わせる

次回展示会情報EXHIBITION

富士機工アイデア金型

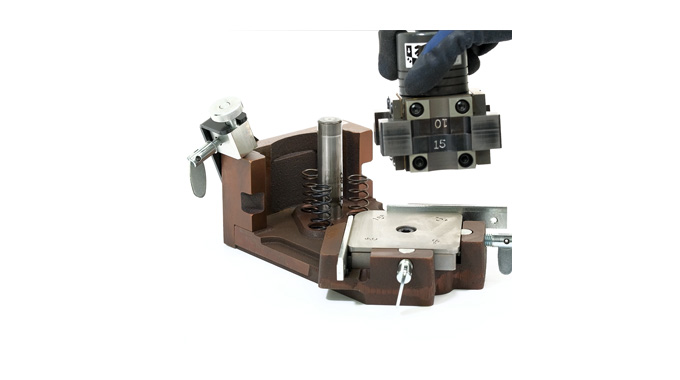

板金の角をR形状に切り欠き加工
プレスで押すだけで、誰でも簡単・きれいな仕上がりを実現

簡単できれいに、コーナーのR切り欠き(Rカット)ができる金型です。
プレス加工で加工時間の短縮を実現しました。
ケトバシでも使用できるので、銘鈑のお仕事にもご利用いただけます。

製品の特徴

  • カドのR切り欠き:R2 R3 R4 R5 R6 R8 R10 R15
  • 設置はプレスにのせてストロークを合わせて押すだけ
  • 簡単に2種類のクリアランスを変更できる
  • カス落し機構付き

オプション

  • 特Rパンチ・ダイ:R1~R16まで
  • 低頭










[ t=3.2 以上の加工をしたい場合は、厚板用『カドアールⅢ』を紹介]

製品の仕様

オープンハイト 141
シャットハイト 132
ダイハイト 37
最大加工板厚 3.2
kg 9
切りカス
パンチ材質 SKD
ダイ材質 SKD

製品の動画

この製品に関するお問い合わせCONTACT

お見積り依頼、サンプル加工のご相談、製品カタログのダウンロードはこちらから

042-560-7871

電話受付時間
平日AM 8:30~PM 17:25

次回展示会情報EXHIBITION

関連製品を見る

カタログあり

水平ベンダーⅢ

ワーク幅 100mmまで加工可能な水平V曲げ型。
パンチ、ダイは交換式。

カタログあり

チャンネルホルダー

最大加工寸法は板厚t=9×φ30まで。丸以外の小判、角、異形の穴抜きも加工可能。
ダイホルダーの交換によりチャンネルのフランジ面、ウェブ面、双方の穴明けに対応。

カタログあり

動画カタログあり

カドシーシャー

1台でC1~C50までのC切り欠き(Cカット)、幅60mm以下のシャーリング加工ができます
