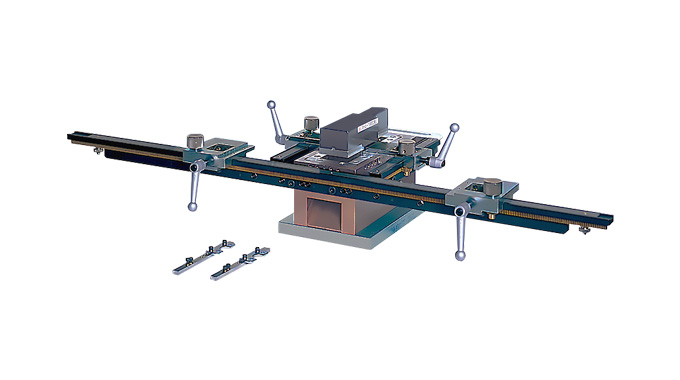

富士機工アイデア金型

プレスで押すだけ　簡単きれいに切り欠き加工

50mm幅と30mm幅、2種類の切り欠き加工ができる金型。
50側は送り切り欠き加工ができます。

製品の特徴

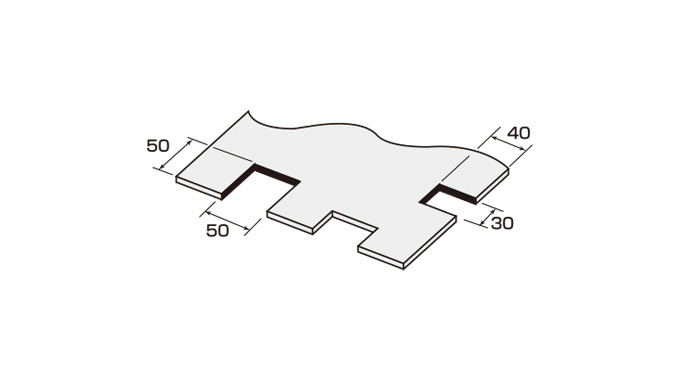

1回の切り欠きサイズ（最大）
50側：巾50　奥行き50
30側：巾30　奥行き40
片切りが可能
クリアランス調整可能（出荷時のみ）
自在ストッパー付き
ダイは2面使用可能

オプション

50スケール
特パンチ・ダイ
SKDパンチ・ダイ

［ t=3.2 以上の加工をしたい場合は、厚板用『切り欠き50-30Ⅱ』を紹介］

製品の仕様

オープンハイト	170
シャットハイト	161
ダイハイト	120
最大加工板厚	3.2
kg	23
切りカス	前
パンチ材質	SKD
ダイ材質	SKD
