IW用厚板φ30キワ明け

この製品について問い合わせる

次回展示会情報EXHIBITION

  • 現在展示会情報はありません。

アングルの内カド間際まで加工が可能。 A社、IW-45での使用が可能。

【穴あけ金型シリーズ】
丸、角、異型の穴抜きができる金型。
板厚t=3~9、加工径φ4~φ30のサイズの穴抜きに対応。
(φ30以上の径を加工したい場合は、φ50まで加工ができる『IW用厚板φ50キワ明け』金型もラインナップ。)

製品の特徴

  • A社、IW-45用穴あけホルダー
  • アングルの内カド間際まで加工可能
  • 板厚9mm(鉄)でφ30まで加工可能
  • 奥行き200mm

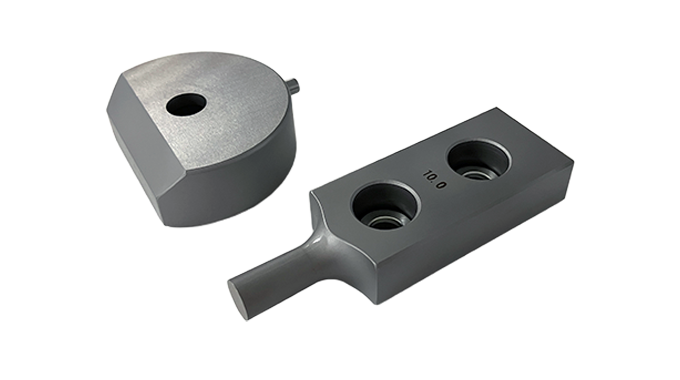

  • AHキワ明け用パンチ、ダイを使用

注:加工できる板厚は、パンチサイズにより制限されます。ご了承ください。

製品の仕様

φ30 φ50
オープンハイト 288 288
シャットハイト 270 270
ダイハイト 89 89
最大加工板厚 9 9
kg 36 79
奥行 200
抜きカス
パンチ材質 SKD
ダイ材質 SKD
