アングルカット

この製品について問い合わせる

次回展示会情報EXHIBITION

アングルを簡単に高精度カット。 プレス機で押すだけ、簡単きれいに加工が可能。

プレス機で押すだけアングルの切断が可能。
簡単きれいに加工ができ、作業効率をアップ。

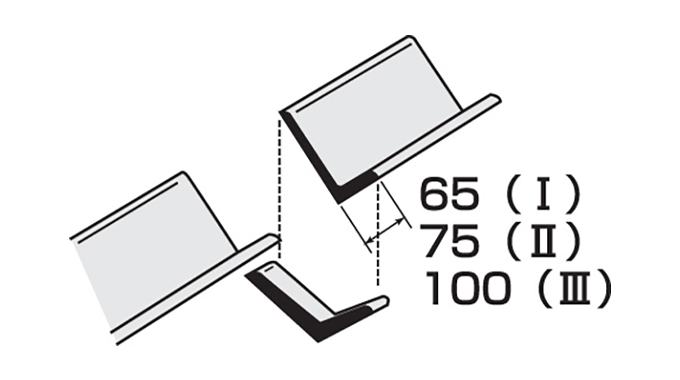

シリーズ(Ⅰ~Ⅲ)によって加工できる範囲を選択可。
(最大加工範囲 Ⅰ:65×65 Ⅱ:75×75 Ⅲ:100×100)

製品の特徴

  • アングル切断型
  • 600mmスケール付き
  • 90°ピッタリの切断面
  • 切りカスの幅10mm(Ⅲのみ幅14mm)

オプション

  • 1000mm、2000mm、3000mmスケール
  • デジタルスケール



『アングルカット』を導入することでこんな課題が解決!

こちらの製品を導入することで具体的にどのようなメリットがあるのか。お客様の声をもとにまとめました!

製品の仕様

オープンハイト 190 243 265
ダイハイト 60 75 65
シャットハイト 165 207 224
最大加工サイズ 6×65×65 9×75×75 10×100×100
kg 25 30 42
切りカス
パンチ材質 SKD
ダイ材質 SKD

製品の動画
